Pengertan Singkat ARDUINO

Arduino merupakan board Mikrokontroller yang berbasis ATMEGA yang sudan tertanan ( embeded ) sistem dan Open Source

Lalu apa bedanya Arduino dengan Mikrokontroler ?

• Mikrokontroler dapat di program dengan bahasa C, Assembly, basic
• Arduino di program dengan bahasa khusus dengan struktur sama dengan Bahasa C sehingga pemrograman akan lebih mudah di banding dengan mikrokontroler biasa
• Arduino pada sistemnya sudah tertanan sistem bootloader sedang mikrokontroler tdk ada bootloader

Type Arduino :

1. Arduino UNO

Jenis yang ini adalah yang paling banyak digunakan. Terutama untuk pemula sangat disarankan untuk menggunakan Arduino Uno. Dan banyak sekali referensi yang membahas Arduino Uno. Versi yang terakhir adalah Arduino Uno R3 (Revisi 3), menggunakan ATMEGA328 sebagai Microcontrollernya, memiliki 14 pin I/O digital dan 6 pin input analog. Untuk pemograman cukup menggunakan koneksi USB type A to To type B. Sama seperti yang digunakan pada USB printer.

Spesifikasi:

Microcontroller	ATmega328P
Operating Voltage	5V
Input Voltage (recommended)	7-12V
Input Voltage (limit)	6-20V
Digital I/O Pins	14 (of which 6 provide PWM output)
PWM Digital I/O Pins	6
Analog Input Pins	6
DC Current per I/O Pin	20 mA
DC Current for 3.3V Pin	50 mA
Flash Memory	32 KB (ATmega328P) of which 0.5 KB used by bootloader
SRAM	2 KB (ATmega328P)
EEPROM	1 KB (ATmega328P)
Clock Speed	16 MHz
LED_BUILTIN	13
Length	68.6 mm
Width	53.4 mm
Weight	25 g

2. Arduino Mega

Mirip dengan Arduino Uno, sama-sama menggunakan USB type A to B untuk pemogramannya. Tetapi Arduino Mega, menggunakan Chip yang lebih tinggi ATMEGA2560. Dan tentu saja untuk Pin I/O Digital dan pin input Analognya lebih banyak dari Uno.

Spesifikasi:

Microcontroller	ATmega2560
Operating Voltage	5V
Input Voltage (recommended)	7-12V
Input Voltage (limit)	6-20V
Digital I/O Pins	54 (of which 15 provide PWM output)
Analog Input Pins	16
DC Current per I/O Pin	20 mA
DC Current for 3.3V Pin	50 mA
Flash Memory	256 KB of which 8 KB used by bootloader
SRAM	8 KB
EEPROM	4 KB
Clock Speed	16 MHz
LED_BUILTIN	13
Length	101.52 mm
Width	53.3 mm
Weight	37 g

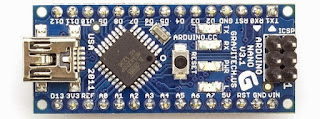

3. Arduino Nano

Sepertinya namanya, Nano yang berukulan kecil dan sangat sederhana ini, menyimpan banyak fasilitas. Sudah dilengkapi dengan FTDI untuk pemograman lewat Micro USB. 14 Pin I/O Digital, dan 8 Pin input Analog (lebih banyak dari Uno). Dan ada yang menggunakan ATMEGA168, atau ATMEGA328.

Spesifikasi :

MicrocontrollerATmega328ArchitectureAVROperating Voltage5 VFlash Memory32 KB of which 2 KB used by bootloaderSRAM2 KBClock Speed16 MHzAnalog I/O Pins8EEPROM1 KBDC Current per I/O Pins40 mA (I/O Pins)Input Voltage7-12 VDigital I/O Pins22PWM Output6Power Consumption19 mAPCB Size18 x 45 mmWeight7 gProduct CodeA000005


4. Arduino ProMini

Fasilitasnya sama dengan yang dimiliki Nano. Hanya tidak dilengkapi dengan Micro USB untuk pemograman. Dan ukurannya hanya 30 mm x 18 mm saja.

Spesifikasi :

Microcontroller	ATmega328
Operating Voltage	5V
Input Voltage	7-9 V
Digital I/O Pins	14 (of which 6 provide PWM output)
Analog Input Pins	8 (of which 4 are broken out onto pins)
DC Current per I/O Pin	40 mA
Flash Memory	32 KB (of which 2 KB used by bootloader)
SRAM	2 KB
EEPROM	1 KB
Clock Speed	16 MHz
Length	30 mm
Width	18 mm
